پوشش نیرو منور گستر و طراحی کامل مسیر کابل؛ از ساپورت تا متعلقات
در اجرای تأسیسات برقی، مسیر کابل فقط محلی برای قرار گرفتن سیم‌ها و کابل‌ها نیست. این مسیر باید بتواند وزن تجهیزات را تحمل کند، امکان دسترسی برای تعمیر و نگهداری داشته باشد، در برابر شرایط محیطی مناسب عمل کند و در آینده نیز قابلیت توسعه داشته باشد. رسیدن به چنین نتیجه‌ای نیازمند انتخاب هماهنگ تمام اجزای سیستم است.
پوشش نیرو منور گستر مجموعه‌ای از تجهیزات مدیریت کابل و ساپورت تأسیسات را برای این هدف ارائه می‌کند. سینی و نردبان کابل مسیر اصلی را تشکیل می‌دهند، سی چنل و یو چنل برای ایجاد سازه نگهدارنده به کار می‌روند، کاندوئیت از کابل در بخش‌های حساس محافظت می‌کند و متعلقات نیز تغییر جهت‌ها و انشعابات مسیر را تکمیل می‌کنند.

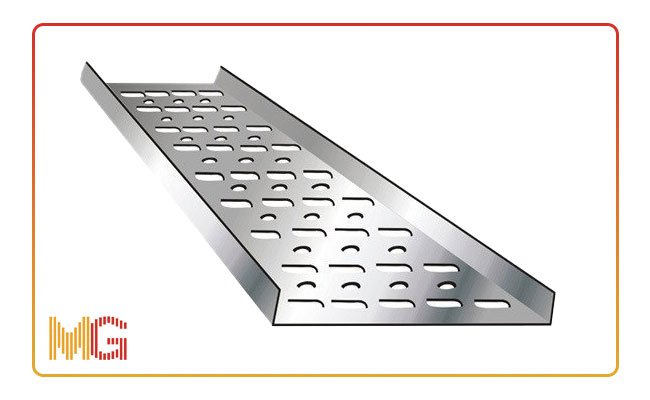

سینی کابل در چه نوع مسیرهایی استفاده می‌شود؟
سینی کابل یکی از پرکاربردترین تجهیزات برای نظم‌دهی کابل‌ها در ساختمان‌ها و پروژه‌های صنعتی است. زمانی که تعداد کابل‌ها زیاد باشد و دسترسی به آن‌ها برای تعمیر، بازرسی یا توسعه آینده اهمیت داشته باشد، استفاده از سینی می‌تواند مسیر مشخص و منظمی ایجاد کند.
عرض و ارتفاع سینی باید با حجم کابل‌ها هماهنگ باشد. همچنین لازم است مقداری فضای خالی برای توسعه احتمالی در آینده در نظر گرفته شود. انتخاب سینی دقیقاً متناسب با تعداد کابل‌های فعلی ممکن است باعث شود مسیر خیلی زود به حداکثر ظرفیت برسد.
ضخامت نیز باید متناسب با وزن کابل‌ها و فاصله ساپورت‌ها انتخاب شود. ضخامت بیش از حد هزینه را بالا می‌برد و ضخامت کمتر از نیاز می‌تواند موجب خمش مسیر شود.

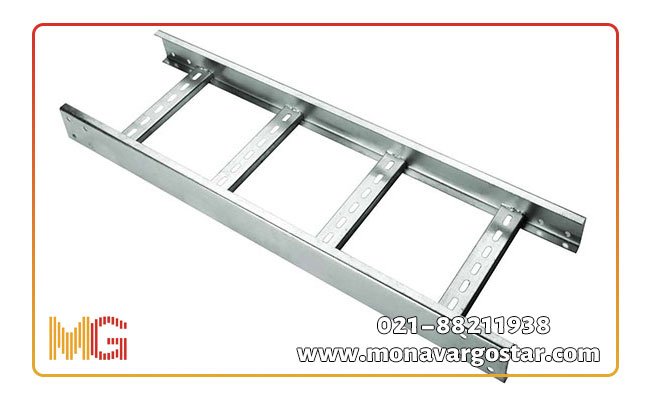

نردبان کابل برای کدام پروژه‌ها مناسب‌تر است؟
نردبان کابل ساختاری باز دارد که از دو ریل جانبی و تعدادی پله عرضی تشکیل می‌شود. این فرم باعث می‌شود گردش هوا در اطراف کابل بهتر انجام شود و برای بسیاری از مسیرهای کابل قدرت و پروژه‌های صنعتی انتخاب مناسبی باشد.
در مسیرهای طولانی یا عمودی نیز استفاده از نردبان مزیت دارد. کابل‌ها را می‌توان در فواصل مناسب روی پله‌ها مهار کرد و وزن آن‌ها را در طول مسیر توزیع کرد.
عرض نردبان، ارتفاع ریل جانبی، فاصله پله‌ها، ضخامت ورق و فاصله ساپورت‌ها از مهم‌ترین مشخصاتی هستند که باید پیش از سفارش تعیین شوند.
سی چنل چگونه زیرسازی مسیر را شکل می‌دهد؟
سی چنل یکی از پروفیل‌هایی است که در ساخت فریم‌ها و سازه‌های نگهدارنده تأسیسات کاربرد دارد. فرم C شکل این پروفیل امکان استفاده از آن در زیرسازی سینی و نردبان کابل، قاب‌های دیواری و سازه‌های سقفی را فراهم می‌کند.
مهم‌ترین موضوع در انتخاب سی چنل، هماهنگی ابعاد و ضخامت آن با مقدار بار است. فاصله بین نقاط اتصال نیز روی میزان خمش و عملکرد پروفیل اثر می‌گذارد.
به همین دلیل، انتخاب سی چنل باید بخشی از طراحی ساپورت باشد و تنها بر اساس ضخامت بیشتر یا قیمت کمتر انجام نشود.
یو چنل چه مزیتی در اجرای ساپورت دارد؟
یو چنل یا یونسترات چنل برای ساخت سازه‌های مدولار و قابل تنظیم کاربرد دارد. وجود شیار روی ریل این امکان را فراهم می‌کند که پیچ‌ها، مهره‌های فنری و اتصالات مختلف در موقعیت‌های متفاوت روی پروفیل نصب شوند.
این ویژگی در پروژه‌هایی که چند رشته تأسیساتی در کنار هم قرار دارند بسیار کاربردی است. اگر محل سینی یا تجهیز در زمان اجرا نیاز به جابه‌جایی داشته باشد، در بسیاری از موارد می‌توان موقعیت اتصال را بدون ساخت دوباره کل فریم تغییر داد.
به همین دلیل یو چنل علاوه بر نقش سازه‌ای، می‌تواند قابلیت توسعه و انعطاف‌پذیری پروژه را نیز افزایش دهد.
ساپورت سینی کابل چگونه انتخاب می‌شود؟
ساپورت سینی کابل باید وزن خود سینی، کابل‌های داخل آن و بار احتمالی آینده را تحمل کند. فاصله میان ساپورت‌ها یکی از مهم‌ترین عوامل طراحی است؛ زیرا افزایش این فاصله می‌تواند خمش بیشتری در سینی یا سازه نگهدارنده ایجاد کند.
نوع اتصال به سقف یا دیوار، طول بازو، ابعاد ریل و نوع براکت نیز باید متناسب با مسیر انتخاب شوند.
در پروژه‌هایی که چند مسیر تأسیساتی در یک ارتفاع قرار دارند، می‌توان از فریم‌های چندطبقه استفاده کرد. در این حالت، طراحی درست ساپورت باعث می‌شود فضای موجود بهتر مدیریت شود و مسیرهای برق، مکانیک و سایر تأسیسات با یکدیگر تداخل نداشته باشند.
لوله برق کاندوئیت چه بخشی از کابل‌کشی را محافظت می‌کند؟
در بخش‌هایی که کابل در معرض ضربه، گردوغبار، رطوبت یا تماس مستقیم قرار دارد، استفاده از لوله برق کاندوئیت اهمیت بیشتری پیدا می‌کند.
کاندوئیت می‌تواند برای عبور سیم و کابل از دیوار، کف، سقف یا نقاط نزدیک تجهیزات مورد استفاده قرار گیرد و یک مسیر محافظ ایجاد کند.
قطر لوله باید متناسب با تعداد و قطر کابل‌ها انتخاب شود. اگر فضای داخلی بیش از حد پر شود، کابل‌کشی و تعمیرات آینده دشوار خواهد شد. همچنین زانو، بوشن، گلند و بست باید متناسب با نوع لوله انتخاب شوند تا کیفیت حفاظت در نقاط اتصال کاهش پیدا نکند.
متعلقات سینی کابل چه مشکلاتی را در اجرا حل می‌کنند؟
مسیر واقعی تقریباً هیچ‌وقت کاملاً مستقیم نیست. تغییر جهت افقی، تغییر ارتفاع، انشعاب یا کاهش عرض در قسمت‌های مختلف پروژه اتفاق می‌افتد. متعلقات سینی کابل برای اجرای اصولی همین نقاط استفاده می‌شوند.
زانویی افقی و عمودی، سه‌راهی، چهارراهی، کاهنده و قطعات اتصال از جمله تجهیزاتی هستند که می‌توانند در مسیر موردنیاز باشند.
استفاده از متعلقات هماهنگ باعث می‌شود مجری مجبور نباشد در محل پروژه با برش و تغییر شکل غیراصولی سینی، تغییر مسیر ایجاد کند. نتیجه، اجرای مرتب‌تر و کاهش زمان نصب خواهد بود.
متعلقات نردبان کابل چرا باید هم‌زمان با مسیر انتخاب شوند؟
متعلقات نردبان کابل نیز برای تکمیل نقاط تغییر جهت، اتصال شاخه‌ها و انشعابات مسیر استفاده می‌شوند.
در پروژه‌های صنعتی، مسیر نردبان ممکن است از چند ارتفاع عبور کند یا در نقاط مختلف تقسیم شود. اگر تعداد و نوع متعلقات از روی نقشه مشخص نشده باشد، احتمال کمبود قطعه در مرحله نصب افزایش پیدا می‌کند.
بهتر است قبل از سفارش، طول مسیرهای مستقیم، تعداد تغییر جهت‌ها، انشعابات و اختلاف ارتفاع‌ها مشخص شوند تا لیست متریال کامل‌تری تهیه شود.
ارتباط ساپورت و متعلقات با کیفیت نهایی مسیر چیست؟
گاهی تمرکز اصلی روی انتخاب سینی یا نردبان است، در حالی که کیفیت واقعی سیستم به اجزای نگهدارنده و اتصالات نیز وابسته است.
حتی یک سینی مناسب اگر روی ساپورتی با فاصله یا ظرفیت نامناسب قرار گیرد نمی‌تواند عملکرد مطلوبی داشته باشد. به همین ترتیب، استفاده از قطعات غیرهماهنگ در زانوها و انشعابات می‌تواند اجرای مسیر را پیچیده کند.
به همین دلیل بهتر است سینی، نردبان، ریل‌های ساپورت، کاندوئیت و متعلقات از ابتدا در قالب یک سیستم بررسی شوند.
از نقشه تأسیسات تا لیست متریال چه مراحلی وجود دارد؟
در مرحله اول باید مسیرهای افقی و عمودی مشخص شوند. سپس نوع کابل، وزن تقریبی، شرایط محیط و ظرفیت موردنیاز بررسی می‌شود.
پس از تعیین سینی یا نردبان، فواصل ساپورت‌ها و نوع سی چنل یا یو چنل مشخص می‌شود. نقاطی که نیاز به کاندوئیت دارند نیز باید روی نقشه علامت‌گذاری شوند.
در مرحله بعد، تعداد زانوها، سه‌راهی‌ها، چهارراهی‌ها، کاهنده‌ها و اتصالات شمارش می‌شود. نتیجه این بررسی یک لیست متریال کامل است که می‌تواند مبنای دقیق‌تری برای خرید و استعلام قیمت باشد.
پوشش نیرو منور گستر؛ نگاه یکپارچه به مسیر و زیرسازی کابل
در یک سیستم استاندارد، هیچ‌یک از اجزا به‌تنهایی انتخاب نمی‌شوند. نوع مسیر روی طراحی ساپورت اثر دارد، نوع ساپورت می‌تواند فاصله نصب را تعیین کند و تغییر جهت‌های مسیر نیز نوع و تعداد متعلقات را مشخص می‌کنند.
پوشش نیرو منور گستر با ارائه تجهیزات مرتبط با مدیریت کابل و ساپورت تأسیسات، امکان بررسی این اجزا در کنار یکدیگر را فراهم می‌کند. این رویکرد می‌تواند فرآیند خرید را منظم‌تر و اجرای پروژه را هماهنگ‌تر کند.
برای دریافت پیشنهاد فنی و استعلام، بهتر است نقشه مسیر، حجم کابل، شرایط محیطی و مشخصات موردنیاز پروژه در اختیار کارشناسان مجموعه قرار گیرد.
