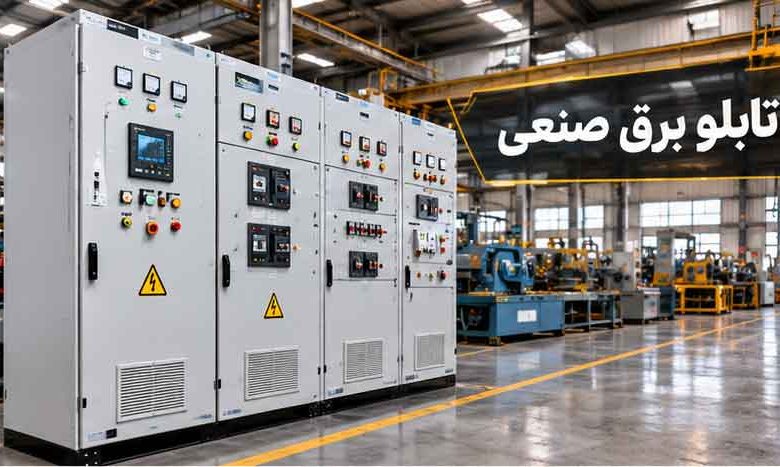

سیستم برق در هر مجموعه صنعتی از بخشهای مختلفی تشکیل شده است که باید در کنار یکدیگر عملکردی منظم و ایمن داشته باشند. کارخانهها، کارگاهها، ساختمانهای تجاری، مراکز خدماتی و پروژههای تأسیساتی، همگی برای توزیع و کنترل انرژی الکتریکی به تجهیزات متناسب با نیاز خود احتیاج دارند. در این میان، تابلو برق یکی از مهمترین اجزای سیستم برق محسوب میشود؛ زیرا تجهیزات مختلف قدرت، حفاظت، کنترل و اندازهگیری در ساختار آن قرار میگیرند.
انتخاب تابلو برق مناسب تنها به خرید یک محفظه فلزی و نصب چند کلید داخل آن محدود نمیشود. نوع تابلو، ابعاد، ظرفیت الکتریکی، تعداد مدارها، تجهیزات داخلی، شرایط محیطی و نحوه استفاده از آن باید پیش از ساخت یا سفارش مورد بررسی قرار گیرد. به همین دلیل، هنگام جستوجوی مجموعه مناسب برای فروش تابلو برق بهتر است علاوه بر قیمت، مشخصات فنی و کیفیت ساخت نیز مورد توجه قرار گیرد.
تابلو برق میتواند بر اساس کاربرد پروژه به شکلهای مختلفی طراحی شود. بعضی تابلوها برای توزیع برق مورد استفاده قرار میگیرند، برخی وظیفه کنترل تجهیزات را بر عهده دارند و گروهی نیز برای کاربردهای تخصصی مانند بانک خازنی، موتورخانه یا سیستمهای خاص صنعتی طراحی میشوند.
تابلو برق صنعتی چه وظیفهای دارد؟
در یک مجموعه صنعتی، مصرفکنندههای متعددی وجود دارند. موتورهای الکتریکی، پمپها، فنها، کمپرسورها، دستگاههای تولیدی و تجهیزات روشنایی هرکدام نیازهای متفاوتی دارند. اگر این تجهیزات بدون یک ساختار منظم تغذیه و حفاظت شوند، کنترل سیستم و عیبیابی آن دشوار خواهد شد.
تابلو برق امکان سازماندهی مدارهای مختلف را فراهم میکند. درون تابلو میتوان تجهیزات حفاظتی و کنترلی را در محل مشخصی قرار داد و برای هر مدار، تجهیزات متناسب با جریان و نوع مصرفکننده در نظر گرفت.
یکی دیگر از وظایف تابلو، فراهم کردن امکان قطع و وصل مدارها است. در صورت انجام عملیات تعمیراتی یا بروز مشکل در یکی از بخشهای سیستم، میتوان مدار مربوطه را از شبکه جدا کرد تا عملیات بررسی و تعمیر با نظم بیشتری انجام شود.

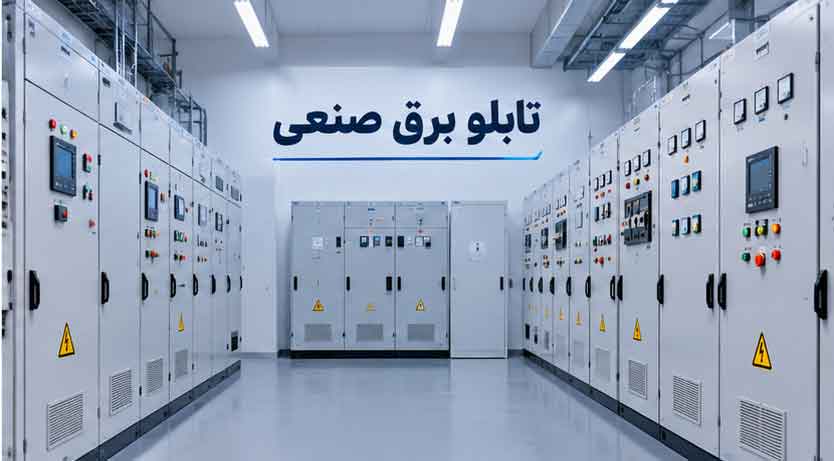

چرا طراحی تابلو قبل از ساخت اهمیت دارد؟
طراحی، یکی از مراحل اساسی تولید تابلو برق است. قبل از اینکه ساخت بدنه یا نصب تجهیزات آغاز شود، باید اطلاعات پروژه جمعآوری و بررسی شود.
نوع مصرفکنندهها، جریان کاری، تعداد ورودیها و خروجیها، نوع کلیدهای مورد نیاز، روش ورود و خروج کابلها و شرایط محیطی محل نصب از جمله اطلاعاتی هستند که در طراحی مورد استفاده قرار میگیرند.
اگر این مرحله با دقت انجام شود، ابعاد تابلو نیز متناسب با تجهیزات انتخاب خواهد شد. یک تابلو بیش از اندازه کوچک میتواند باعث تراکم تجهیزات و دشواری تعمیرات شود. از سوی دیگر، انتخاب ابعاد بسیار بزرگ بدون نیاز واقعی نیز فضای بیشتری اشغال کرده و هزینه ساخت را افزایش میدهد.
بنابراین ابعاد تابلو باید بر اساس تجهیزات واقعی و نیاز پروژه تعیین شود.
عوامل مؤثر بر انتخاب تابلو برق
برای انتخاب یک تابلو مناسب، چند عامل اصلی باید بررسی شود. اولین عامل، نوع کاربرد تابلو است. مشخص کردن اینکه تابلو برای توزیع برق، کنترل تجهیزات یا کاربرد تخصصی دیگری ساخته میشود، در انتخاب ساختار آن تأثیر دارد.
عامل بعدی ظرفیت جریان است. تجهیزات حفاظتی و سایر اجزای داخلی باید با مشخصات شبکه و بارهای متصل به تابلو هماهنگ باشند.
تعداد مدارها نیز اهمیت دارد. هرچه تعداد ورودیها و خروجیها افزایش پیدا کند، فضای بیشتری برای تجهیزات و سیمکشی مورد نیاز خواهد بود.
شرایط محیطی نیز نباید نادیده گرفته شود. تابلو نصبشده در محیط داخلی شرایط متفاوتی نسبت به تابلویی دارد که در فضای باز یا محیط صنعتی دارای گردوغبار قرار میگیرد.
کیفیت بدنه تابلو
بدنه، اولین بخش فیزیکی تابلو است که تجهیزات داخلی را در خود جای میدهد و از آنها محافظت میکند. کیفیت ورق، ضخامت، نحوه خمکاری، جوشکاری، رنگآمیزی و ساختار کلی بدنه میتواند بر دوام تابلو تأثیرگذار باشد.
در تابلوهای صنعتی، استحکام بدنه اهمیت زیادی دارد؛ زیرا ممکن است تابلو در محیطهایی نصب شود که شرایط مکانیکی یا محیطی سختتری دارند.
از طرف دیگر، طراحی بدنه باید امکان دسترسی مناسب به تجهیزات را نیز فراهم کند. دربها، صفحات جانبی، صفحه نصب و مسیرهای ورود کابل باید به گونهای طراحی شوند که عملیات نصب و نگهداری با مشکل مواجه نشود.
تجهیزات داخلی تابلو
بخش مهم دیگری که در انتخاب تابلو باید بررسی شود، تجهیزات نصبشده در داخل آن است. کلیدهای اصلی و فرعی، فیوزها، کنتاکتورها، رلهها، ترمینالها و تجهیزات اندازهگیری میتوانند در ساختار تابلو قرار بگیرند.
انتخاب این تجهیزات باید بر اساس نیاز واقعی پروژه انجام شود. ظرفیت جریان، سطح حفاظت و نوع عملکرد هر قطعه از جمله مواردی هستند که باید مورد توجه قرار گیرند.
در پروژههایی که سیستم کنترل پیچیدهتری دارند، ممکن است تجهیزات بیشتری برای مدیریت فرآیندها مورد نیاز باشد. در چنین شرایطی، طراحی تابلو باید فضای کافی برای تجهیزات کنترل و مسیرهای سیمکشی مربوط به آنها داشته باشد.
اهمیت شینهبندی در تابلو
شینهها وظیفه انتقال و توزیع جریان میان بخشهای مختلف تابلو را بر عهده دارند و طراحی صحیح آنها اهمیت زیادی دارد. جنس، ابعاد و نحوه نصب شینهها باید متناسب با جریان مورد نیاز و ساختار تابلو تعیین شود.
شینهبندی نامناسب میتواند باعث ایجاد مشکلاتی در عملکرد سیستم شود. به همین دلیل، محاسبات و طراحی این بخش باید با توجه به مشخصات واقعی پروژه انجام شود.
همچنین محل قرارگیری شینهها باید به گونهای باشد که دسترسی و عملیات نگهداری امکانپذیر باشد و جداسازی بخشهای مختلف سیستم در صورت نیاز با سهولت بیشتری انجام شود.
تابلوهای ایستاده برای پروژههای بزرگتر
در پروژههایی که تعداد تجهیزات زیاد است یا فضای بیشتری برای نصب قطعات مورد نیاز است، تابلوهای ایستاده میتوانند مورد استفاده قرار گیرند. این تابلوها معمولاً فضای بیشتری برای تجهیزات قدرت، کنترل، شینهها و سیمکشی در اختیار طراح قرار میدهند.
یکی از مزایای ساختار ایستاده، امکان طراحی تابلو در چند سلول است. با توجه به نیاز پروژه، میتوان تجهیزات را در بخشهای مختلف تقسیم کرد و ساختار منظمتری ایجاد نمود.
در زمان طراحی تابلوهای ایستاده، مسیر کابلها، محل ورود و خروج سیمها، دسترسی به تجهیزات و امکان توسعه آینده نیز باید مورد توجه قرار گیرد.
تابلو برق طرح ریتال چیست؟
یکی از ساختارهایی که در پروژههای صنعتی مورد استفاده قرار میگیرد، تابلو برق ریتال یا به بیان دقیقتر تابلو برق طرح ریتال است. این نوع تابلو از نظر ساختار و طراحی بدنه از محفظههای صنعتی برند Rittal الگوبرداری میکند.
نکته مهم این است که تابلو طرح ریتال را نباید با محصول اصلی برند Rittal یکسان دانست. تابلوهای طرح ریتال توسط سازندگان دیگر تولید میشوند و کیفیت، ضخامت ورق، استراکچر و سایر مشخصات آنها میتواند بر اساس سازنده و سفارش پروژه متفاوت باشد.
این نوع تابلوها به دلیل ساختار منظم و قابلیت سفارشیسازی، میتوانند برای پروژههایی که به فضای مناسب برای تجهیزات نیاز دارند مورد توجه قرار گیرند.
ساختار تابلو طرح ریتال
بدنه تابلو طرح ریتال معمولاً از بخشهایی مانند فریم یا استراکچر، درب، صفحات جانبی، سقف، کف و صفحه نصب تشکیل میشود. ساختار فریم باید استحکام کافی داشته باشد تا تجهیزات و اجزای داخلی به شکل مناسب روی آن نصب شوند.
در زمان سفارش چنین تابلوهایی باید به جنس و ضخامت ورق، کیفیت خمکاری، نحوه اتصال قطعات، پوشش رنگ و کیفیت مونتاژ توجه شود.
ابعاد تابلو نیز ثابت نیست و میتواند بر اساس نیاز پروژه تعیین شود. تعداد تجهیزات، ابعاد کلیدها، فضای لازم برای شینهبندی و مسیر کابلها همگی در تعیین ابعاد نهایی مؤثر هستند.
تفاوت تابلو ریتال اصل و طرح ریتال
هنگام بررسی محصولات این حوزه، توجه به تفاوت میان محصول اصلی و تابلو طرح ریتال اهمیت زیادی دارد. محصول اصلی توسط برند Rittal تولید میشود، در حالی که تابلو طرح ریتال توسط سازندگان دیگر و با الگوبرداری از ساختار این برند ساخته میشود.
این تفاوت به این معنا نیست که یک تابلو طرح ریتال الزاماً برای همه پروژهها نامناسب است؛ بلکه مشخصات واقعی محصول باید بر اساس نیاز پروژه و اطلاعات فنی آن بررسی شود.
اگر پروژه به محصول اصلی یک برند مشخص نیاز داشته باشد، باید مدل و مشخصات رسمی آن بررسی شود. در پروژههایی که هدف، استفاده از ساختاری مشابه و قابل سفارشیسازی است، تابلو طرح ریتال نیز میتواند مورد بررسی قرار گیرد.
قیمت تابلو برق به چه عواملی بستگی دارد؟
هزینه نهایی تابلو برق به عوامل مختلفی وابسته است. ابعاد بدنه، تعداد سلولها، نوع تجهیزات داخلی، جنس و ضخامت ورق، مقدار شینه مسی، درجه حفاظت، سیستم تهویه و میزان سفارشیسازی میتوانند روی هزینه تأثیر بگذارند.
به همین دلیل، اعلام یک قیمت ثابت بدون اطلاع از مشخصات پروژه نمیتواند مبنای دقیقی برای تصمیمگیری باشد.
همچنین باید میان قیمت یک بدنه خالی و قیمت یک تابلو کامل تفاوت قائل شد. تابلو کامل ممکن است شامل تجهیزات الکتریکی، شینهبندی، سیمکشی، مونتاژ و آزمایشهای مربوط به فرآیند ساخت باشد.
اهمیت انتخاب سازنده
انتخاب سازنده مناسب یکی از مراحل مهم در سفارش تابلو برق است. یک مجموعه سازنده باید بتواند نیاز پروژه را بررسی کرده و براساس آن، طراحی و ساخت را انجام دهد.
ارائه نقشه، مشخص کردن تجهیزات مورد استفاده، رعایت نظم سیمکشی، شمارهگذاری مدارها و انجام کنترل نهایی از جمله مواردی هستند که میتوانند در فرآیند ساخت مورد توجه قرار گیرند.
در همین زمینه، شرکت نورآسا در حوزه طراحی و ساخت انواع تابلو برق صنعتی و تجهیزات مرتبط فعالیت دارد. بررسی سوابق، تواناییهای فنی و خدمات ارائهشده توسط سازنده پیش از سفارش میتواند دید مناسبتری برای انتخاب ایجاد کند.
کنترل کیفیت تابلو قبل از تحویل
پس از پایان ساخت، تابلو باید از جنبههای مختلف بررسی شود. صحت سیمکشی، وضعیت اتصالات، جانمایی تجهیزات، عملکرد بخشهای مختلف و شرایط ظاهری بدنه از مواردی هستند که میتوانند در کنترل نهایی بررسی شوند.
در تابلوهای پیچیدهتر، مستندات فنی نیز اهمیت بیشتری پیدا میکنند. وجود نقشههای مدار قدرت و کنترل و اطلاعات مربوط به تجهیزات میتواند در زمان تعمیر و نگهداری آینده مفید باشد.
امکان توسعه تابلو در آینده
یکی از نکاتی که هنگام طراحی تابلو باید در نظر گرفته شود، احتمال توسعه سیستم در آینده است. ممکن است یک کارخانه یا کارگاه در سالهای بعد تجهیزات جدیدی به خط تولید اضافه کند.
اگر این موضوع از ابتدا پیشبینی شود، میتوان فضای مناسبی برای اضافه کردن تجهیزات در نظر گرفت. البته میزان فضای رزرو باید منطقی باشد و بر اساس برنامه توسعه مجموعه تعیین شود.
این رویکرد میتواند از تغییرات گسترده و هزینههای اضافی در آینده جلوگیری کند.
نگهداری و سرویس تابلو
حتی یک تابلو با طراحی و ساخت مناسب نیز نیازمند نگهداری دورهای است. گردوغبار، شل شدن اتصالات، افزایش دما یا فرسودگی برخی قطعات میتواند در طول زمان روی عملکرد سیستم تأثیر بگذارد.
بازدیدهای دورهای و بررسی شرایط داخلی تابلو میتواند به شناسایی برخی مشکلات پیش از تبدیل شدن آنها به خرابی جدی کمک کند.
همچنین باید دسترسی به تابلو کنترل شود تا عملیات تعمیر یا سرویس توسط افراد متخصص و با رعایت نکات ایمنی انجام شود.
جمعبندی
تابلو برق یکی از اجزای اصلی سیستم برق بسیاری از پروژههای صنعتی است و انتخاب صحیح آن نیازمند بررسی مجموعهای از عوامل فنی است. نوع کاربرد، ظرفیت جریان، تعداد مدارها، تجهیزات داخلی، ابعاد، شرایط محیطی و قابلیت توسعه از جمله مواردی هستند که باید پیش از سفارش مشخص شوند.
در پروژههایی که به فضای مناسب و ساختار منظم برای نصب تجهیزات نیاز دارند، تابلوهای ایستاده و ساختارهایی مانند طرح ریتال نیز میتوانند مورد بررسی قرار گیرند. با این حال، هنگام سفارش تابلو طرح ریتال باید مشخصات واقعی بدنه، استراکچر، تجهیزات و کیفیت ساخت از سازنده دریافت شود و تفاوت آن با محصول اصلی Rittal نیز در نظر گرفته شود.
در نهایت، انتخاب مجموعه مناسب برای فروش یا ساخت تابلو برق بهتر است بر اساس مجموعهای از معیارها انجام شود. قیمت تنها یکی از عوامل تصمیمگیری است و کیفیت تجهیزات، طراحی، مونتاژ، قابلیت نگهداری و تناسب محصول با نیاز پروژه نیز اهمیت زیادی دارند.
با مشخص شدن دقیق نیازهای پروژه و دریافت اطلاعات فنی از سازنده، میتوان تابلو برقی را انتخاب کرد که از نظر ابعاد، تجهیزات، حفاظت و قابلیت بهرهبرداری با شرایط واقعی مجموعه هماهنگی داشته باشد.
